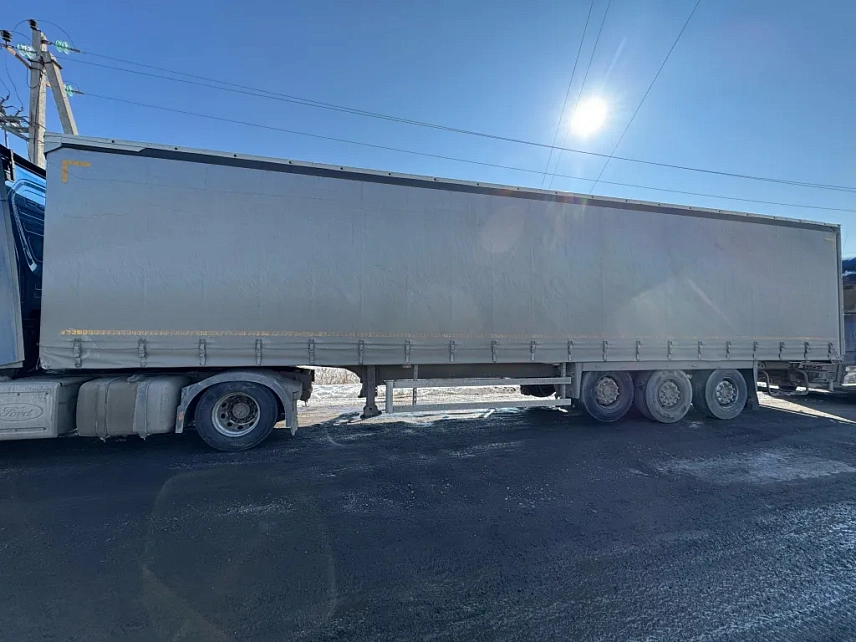

Полуприцеп CTTM Cargoline 9322 TT 000007686 - (АЛ)

Месторасположение: Воронеж
Технические характеристики
Допустимая нагрузка на седельное устройство, кг    11 000
Общая допустимая нагрузка на осевой агрегат, кг    24 000 (на каждую ось по 8 000)
Технически возможная нагрузка на агрегат, кг    27 000 (на каждую ось по 9 000)
Допустимый общий вес, кг    35 000
Технически возможный общий вес, кг    38 000
Собственный вес в базовой комплектации, кг    6 300
Межосевое расстояние, мм    1 310
Общая длина, мм    13 770
Общая ширина, мм    2 550
Длина грузовой платформы, мм    13 600
Ширина грузовой платформы, мм    2 480
Внутренняя высота по поперечине крыши, мм    2 700
Высота седельного устройства, мм    1 150

1.1.    Рама шасси – сварная конструкция, изготовлена из стали OVAKO (Швеция). Несущие лонжероны рамы двутаврового профиля. В раму шасси интегрированы поперечные лонжероны платформы.
Составляющие элементы рамы полуприцепа подвергаются дробеструйной обработке и покраске, что обеспечивает надежную защиту от неблагоприятных воздействий окружающей среды и придаёт эстетический внешний вид данному элементу конструкции.
Покрытие рамы - эпоксидный грунт и полиуретановая синтетическая эмаль RAL 7021 (серо-черный).
       Напольное покрытие шасси - водостойкая ламинированная фанера толщиной 27 мм.
       В отбортовке рамы отверстия для крепления груза по всей длине рамы.
1.2. Шкворень – производства фирмы SAF/ (Германия), два дюйма (2”), сменный, тарельчатого типа.
1.3. Опорное устройство – производства фирмы SAF/ (Германия), с двухступенчатым редуктором.
1.4. Агрегат трехосный – производства SAF с пневмоподвеской, с допустимой нагрузкой
9 тонн на ось, с односкатной ошиновкой размерности 385/65 R22,5. Тормозные механизмы – дисковые.
       -Первая ось подъемная, в автоматическом режиме.
1.5. Тормозная система – EBS Knorr Bremse: двухпроводная, ABS 2S/2M её отличительной чертой является минимальное количество аппаратов и электронное управление (микропроцессорный программируемый блок вместо механического воздухораспределителя), две задних оси оснащены энергоаккумуляторами. Розетка ABS 7 контактная.
1.6. Колеса – с бескамерными шинами размерности 385/65 R22,5, рисунок протектора дорожный. Запасное колесо.
1.7. Кронштейн запасного колеса – для двух запасных колес.
1.8. Боковая защита – из алюминиевого профиля.
1.9. Оборудование:
    - два противооткатных пластиковых башмака с креплением на опорных устройствах;
    - выдвижная оцинкованная лестница;
    - инструментальный ящик пластиковый;
    - 4 пластиковых крыла с брызговиками;
    - кронштейн для подключения тормозной и осветительной системы в передней части шасси.
1.10. Электрооборудование – производства Hella (Германия), выполнено по двухпроводной схеме, состоит из: двух 7 контактных разъемов и одного 15 контактного, кабеля, восьми боковых оранжевых фонарей, двух задних комбинированных фонарей, одного фонаря подсветки номера, и двух задних габаритных фонарей «улитка» в эластичном корпусе.
Надстройка полуприцепа –шторная платформа со сдвижной конструкцией тента (сдвижная крыша и боковые шторы).
2.1. Механизм сдвижной крыши и штор – производства Edscha (Германия) / Versus (Бельгия): верхняя часть каркаса тента и боковые стенки имеют сдвижной механизм, для удобства погрузки-выгрузки, т.н. "шторный механизм" с механизмом натяжения тента в задней части.
2.2. Передняя стенка – стальной профилированый лист, окрашенный автоэмалью цвет СЕРЫЙ и обшитый листом фанеры с внутренней стороны.
2.3. Сдвижные бортовые стойки – производства HESTAL (Германия) / Versus (Бельгия): устанавливаются сдвижные стойки, для обеспечения наибольшего пространства для погрузочных работ.
2.4. Обрешётка – деревянная обрешетка 7 рядов.
2.5. Тент крыши и боковых штор –ткань из полиэстера, покрытая пастой ПВХ: боковые шторы изготавливаются из тента серебристого цвета плотностью 850-900 г/м2; тент сдвижной крыши изготавливается из светопроникающего материала белого цвета, плотностью 650-680 г/м2. Крепление тента через ремни к обвязке платформы.
2.6. Дверной портал – выполнен из оцинкованной стали с эмалевым покрытием, на пороге установлены резиновые демпферы обеспечивающие надёжную защиту при подъезде к пандусу.
2.7. Двери распашные – производства HESTAL (Германия) / Versus (Бельгия), двухстворчатые, с углом открывания 270°. Дверное полотно – наборный алюминий. Фурнитура: 4 петли и 2 штанги на дверь (штанги расположены внутри алюминиевого профиля дверей). Фиксаторы дверей в открытом положении - штанговые.
