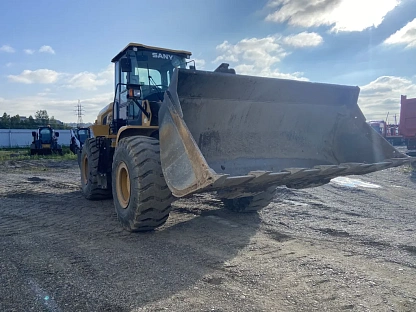

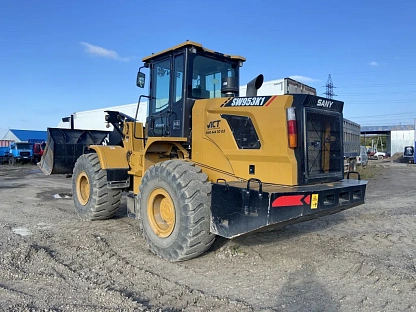

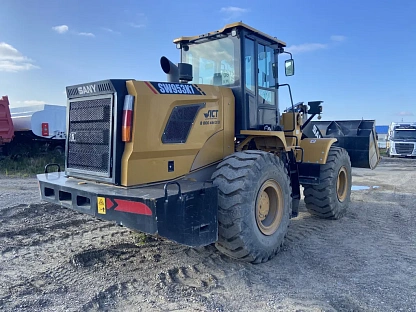

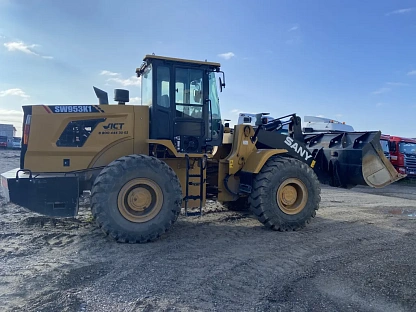

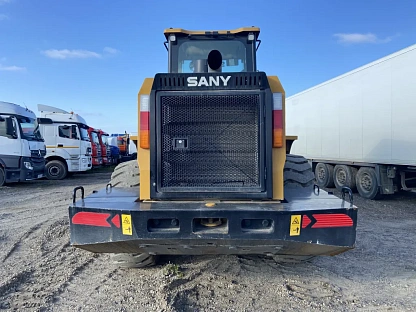

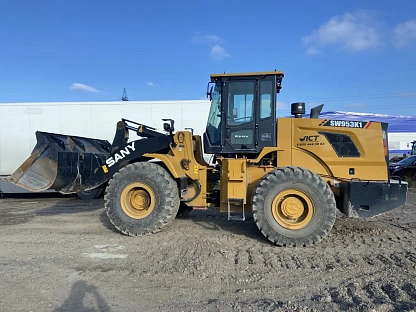

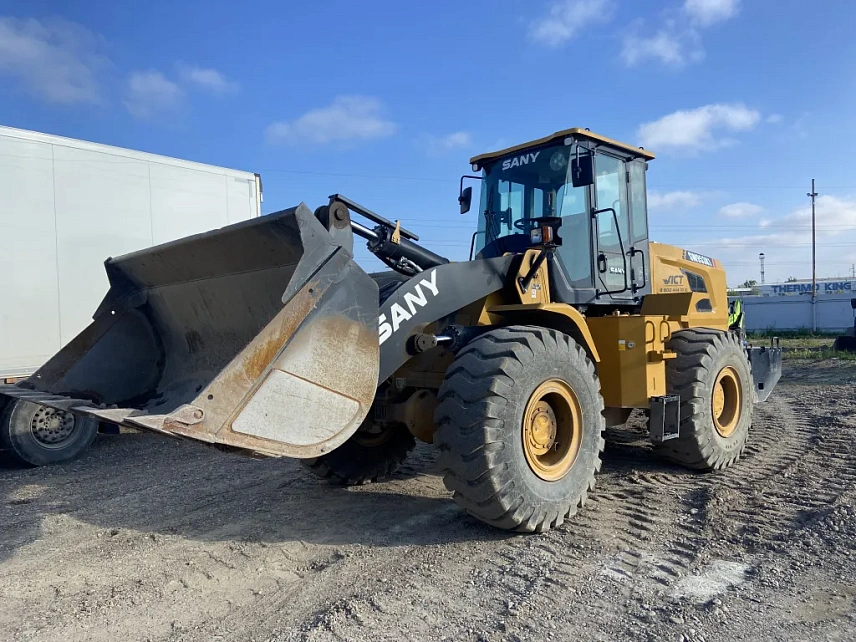

Погрузчик SANY SW953K1 3635 - (АЛ)

Месторасположение: Красноярск
Не снят с учёта в ГТН.
Общие характеристики
Ёмкость ковша, м3     3
Номинальная полезная нагрузка, кг.    5000
Эксплуатационная масса, кг.    16600
Тяговое усилие, кН    175
Усилие отрыва, кН    175
ДхШхВ, мм.    7760/3000/3380
Скорость передвижения вперёд, км/ч    11,5/36
Скорость передвижения назад, км/ч    16
Двигатель
Марка    Weichai
Модель    WD10G220E21
Номинальная мощность, кВа-л/с-об/мин    162/220/2200
Пиковый момент, Нм-об/мин.    860/1400-1600
Напряжения зажигания, В    24
Силовая передача
Гидротрансформатор    Одноступенчатый, двухтурбинный, 4-х элементный
Отношение крутящих моментов    4
Коробка передач    Планетарная КП с силовым переключением
Передача    2П/13
Давление КП,  МПа    1,2/1,5
Главный редуктор    Спирально-конический, одноступенчатый редуктор
Конечный редуктор    Планетарный редуктор

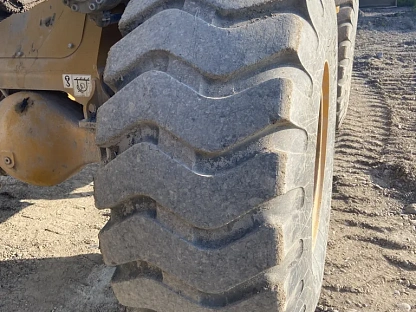

Шины    23,5-25 L3 16PR ТТ
Тормозная система
Рабочий тормоз    Одноцепной клещевой тормоз сухого типа
Давления настройки, МПа    0,70/0,78
Стояночный тормоз    Регулируемый супорт на гибком валу
Система рулевого управления
Тип    Гидравлическая система, чувствительная к нагрузке
Цилиндры Диаметр-ход, мм.    2-90х324
Насос рулевого механизма    Шестерёнчатый
Давление в системе, МПа    15
Расход, л/мин-об/мин    152/2200
Угол поворота, ±°    35
Гидравлическая система
Цилиндр подъёма Диаметр-ход, мм.    2-160х836
Цилиндр наклона Диаметр-ход, мм.    1-180х559
Модель насоса рабочего оборудования    Шестерёнчатый
Расход, л/мин-об/мин    190/2200
Давление в системе, МПа    16
Давление в системе контура управления, МПа    2,5
Время рабочего цикла, номинальная нагрузка в ковше (Секунды)
Подъём (заполнен), сек.    6
Разгрузка, сек.    1,2
Опускание (пустой), сек.    4,3
Всего, сек.    11,5
Электрическая система
Напряжение системы, В    24
Батарея, последовательно 2шт. , Ач    120
Напряжение ламп, В    24
Рабочая заправочные ёмкости
Топливный бак, л.    280
Гидравлический бак, л.    245
Коленчатый вал, л.    20
Коробка передач, л.    46
Передняя ось, задняя ось, л.    28,0/28,0
Система кондиционирования воздуха
Нагревательная способность, Вт    5000
Охлаждающая способность, Вт    4700

Размеры (мм)
А.Максимальная высота подъема     5235±50
B.Максимальная высота оси поворота ковша    4080±50
С.Высота опрокидования    3126±50
D.Транспортировочная высота    450
E.Глубина копания     30
F.Радиус отгрузки    1140±50
H.Высота машины    3560±50
К.Дорожный просовет     410±10
L.Длина машины(с Ковшом)    8152±50
М.Длина рамы к передним колесам    1600
N.Колесная база    3200
P.Задний свес    2145±50
Q.Противовес оси поворота ковша    6700±50
a1Угол разворота ковша в верхней точки    60°
a2 Угол разгрузки    45°
a3 Транспортировочный угол    49°
a4 Угол разворота ковша в нижней точке    45°
a5 Угол съезда /выезда    28°
a6 Максимальный угол разворота    ± 35°
W.Ширина машины     2795±50
X.Ширина трака    3000
Y.Ширина ковша     2200
R1.Радиус поворота (ковша)    7145±50
R2.Мин.Радиус поворота(колеса)    6495±50
